Диагностика плоской кровли электроинструментальными методами

Прибор — это инструмент, а не ответ на вопрос «почему протекает кровля»

Меня зовут Елисеев Вячеслав.

Именно поэтому при обследовании плоской кровли я сначала изучаю кровельную систему, а уже затем определяю, подходит ли для неё электрический метод и какой именно прибор целесообразно использовать.

У меня есть несколько приборов, которые позволяют получать дополнительную информацию при диагностике кровель:

• Wet Roof Pro;
• Dry Roof PRO;
• Изотест 2.0;
• DecScanner.

Но я не считаю правильным говорить, что какой-то из этих аппаратов «лучше остальных».

У каждого прибора свой принцип работы, свои возможности и свои ограничения. Один метод может эффективно работать на одной кровельной системе и оказаться практически неприменимым на другой.

Поэтому мой принцип прост:

прибор должен подбираться под кровлю, а не кровля под прибор.

---

Почему прибор не всегда может найти причину протечки

Самая распространённая ошибка при диагностике плоской кровли — считать, что если специалист приехал с современным прибором, то источник протечки обязательно будет найден.

К сожалению, это не так.

Протечка кровли — это не всегда просто отверстие в гидроизоляции.

Вода может:

• проникать через повреждение покрытия;
• перемещаться внутри кровельного пирога;
• накапливаться в утеплителе;
• проходить по основанию;
• попадать в конструкцию через примыкание;
• проникать через проходку;
• поступать из другого элемента здания.

В результате место, где вода появляется внутри здания, может находиться далеко от места первоначального проникновения.

Например, пятно на потолке может находиться непосредственно под одним участком кровли, а фактическое повреждение гидроизоляции — выше по уклону или в другом кровельном узле.

Поэтому поиск протечек плоской кровли нельзя сводить только к поиску отверстия непосредственно над местом появления воды.

Кроме того, сама конструкция кровли может не позволять применить определённый диагностический метод.

Поэтому я никогда не начинаю обследование с вопроса:

«Какой прибор сегодня будем использовать?»

Сначала я задаю другой вопрос:

«Как устроена эта кровля и каким способом вообще можно получить достоверную информацию о её состоянии?»

---

Сначала я изучаю кровельную систему

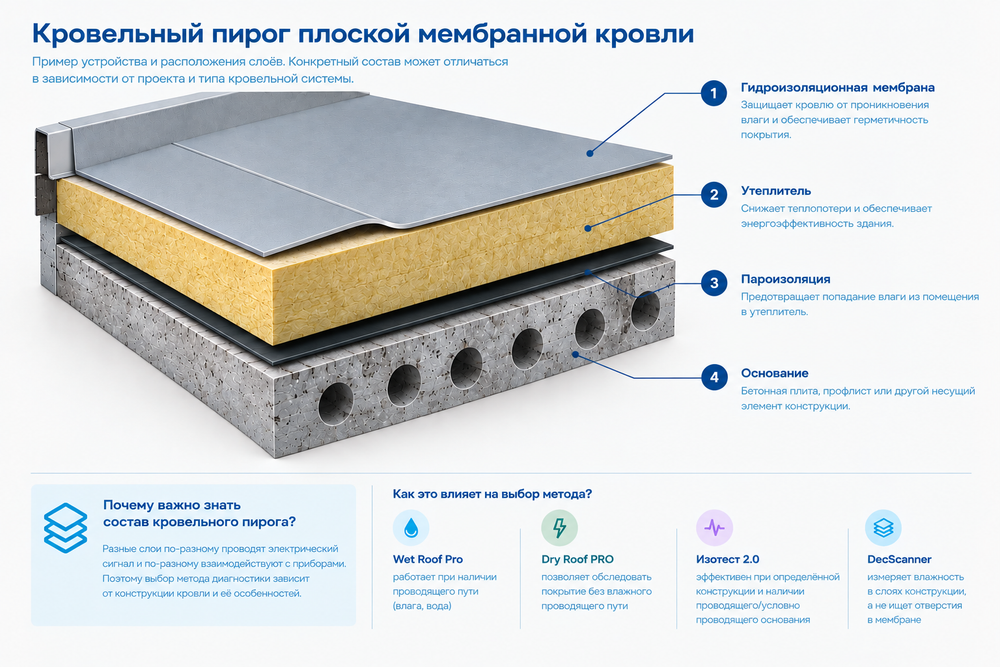

Перед применением приборов необходимо понять, что именно находится под ногами.

При обследовании плоской кровли меня интересует:

• тип гидроизоляционного покрытия;
• материал мембраны или другого покрытия;
• конструкция кровельного пирога;
• наличие утеплителя;
• его толщина;
• основание под гидроизоляцией;
• наличие защитных и разделительных слоёв;
• наличие влаги;
• конструкция водоотвода;
• состояние примыканий и проходок;
• условия, при которых возникает протечка.

Для мембранной кровли дополнительно важно определить, какая именно мембрана применяется и каким способом выполнены её соединения.

Это особенно важно, если задача состоит в том, чтобы выполнить поиск повреждений кровельной мембраны или провести дефектоскопию ПВХ мембраны.

Только после этого можно решить, какой метод даст полезную информацию.

Иногда прибор действительно позволяет значительно сократить область поиска.

А иногда правильнее сначала провести обычный визуальный осмотр, вскрыть небольшой участок или вообще искать проблему не в гидроизоляции.

---

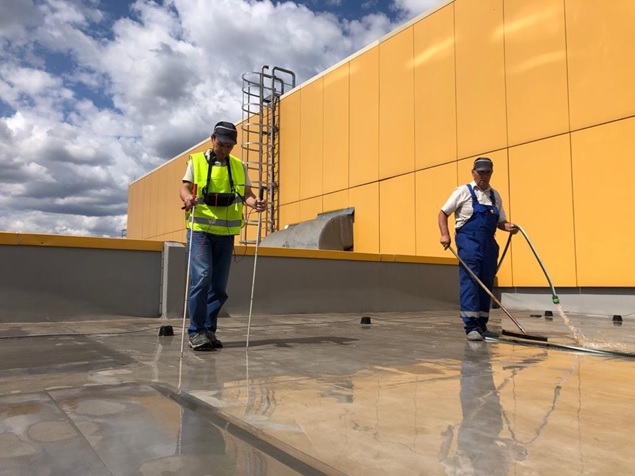

Поиск протечек мембранной кровли методом Wet Roof Pro

Wet Roof Pro работает по принципу обнаружения электрического проводящего пути через влажную зону.

Упрощённо это можно представить так:

повреждение гидроизоляции → влага → проводящий путь → прибор фиксирует нарушение.

Поэтому для применения метода принципиально важно наличие условий, при которых электрический ток может пройти через место повреждения.

В техническом описании Wet Roof Pro отдельно подчёркивается возможность работы с различными диэлектрическими кровельными покрытиями, включая мембраны, битумные и наливные покрытия. При этом метод требует соответствующих условий для формирования проводящего пути.

Это важно понимать при поиске протечек мембранной кровли.

Wet Roof Pro не является универсальным прибором для поиска любого повреждения любой кровли.

Если необходимого проводящего пути нет, сам принцип метода не работает так, как требуется.

Поэтому я не обещаю заказчику, что прибор автоматически найдёт любую протечку.

Сначала я проверяю, подходит ли конструкция кровли для данного метода.

---

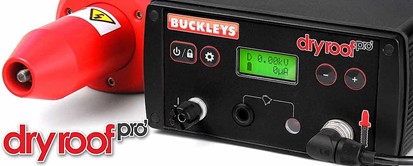

Dry Roof PRO

В используемой технической документации для этого прибора указано ограничение по толщине покрытия — до 25,6 мм. При этом наличие значительного слоя утеплителя между мембраной и электропроводящим основанием может затруднять применение метода.

Поэтому я также не рассматриваю Dry Roof PRO как «прибор, который видит всё».

Он работает в тех конструкциях, для которых подходит его физический принцип.

При необходимости поиска повреждений мембраны выбор между различными методами определяется не популярностью прибора, а устройством конкретной кровли.

---

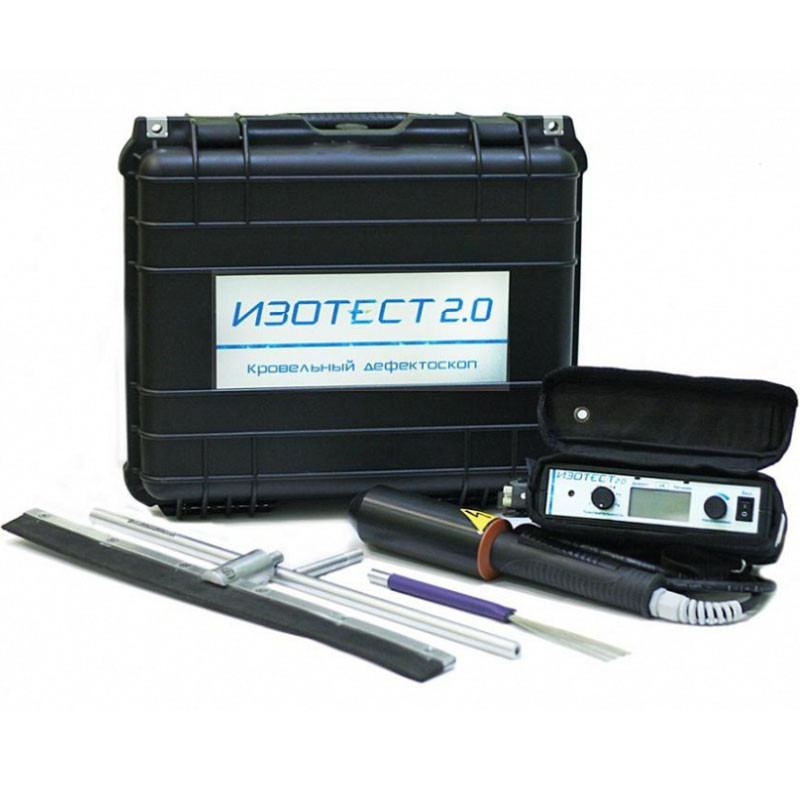

Изотест 2.0 и электроискровой метод

Он предназначен для высоковольтного контроля герметичности диэлектрической гидроизоляции, выполненной на токопроводящем или условно токопроводящем основании.

При наличии сквозного дефекта создаются условия для электрического пробоя, который фиксируется прибором.

Этот принцип часто называют электроискровым методом контроля.

Но здесь особенно важно понимать ограничения метода.

Изотест не сканирует весь кровельный пирог

Иногда можно услышать формулировку, что Изотест способен «увидеть дефект под мембраной».

Это может создать у заказчика неправильное представление о принципе работы прибора.

Изотест не работает как радар или сканер, который просматривает всю толщину кровельного пирога.

Для его работы необходимо соответствующее проводящее или условно проводящее основание под контролируемой гидроизоляцией.

Поэтому конструкция слоёв между гидроизоляцией и проводящим основанием имеет принципиальное значение.

В материалах производителя для кровель указывается контроль суммарной толщины гидроизоляционных слоёв до 20 мм, а в некоторых случаях до 30 мм. Это не является глубиной обследования кровельного пирога.

Эти две характеристики нельзя смешивать.

Толщина контролируемой гидроизоляции и глубина всего кровельного пирога — совершенно разные вещи.

Поэтому я не считаю правильным обещать заказчику:

«Пройдём Изотестом и найдём все повреждения вашей кровли».

Так можно говорить только после того, как установлено, что конструкция конкретной кровли соответствует условиям применения метода.

---

Дефектоскопия ПВХ мембраны: что именно можно проверить

Дефектоскопия ПВХ мембраны позволяет решать конкретную задачу — обнаруживать нарушения сплошности и герметичности покрытия при наличии условий для работы соответствующего метода.

Особенно важно различать:

• сквозное повреждение мембраны;
• локальный дефект сварного шва;
• нарушение герметичности соединения;
• повреждение, которое не имеет выхода через весь слой покрытия;
• протечку, причина которой находится вообще не в мембране.

Прибор может обнаружить определённый тип дефекта, но это ещё не означает, что обнаруженный дефект является причиной конкретной протечки внутри здания.

Поэтому результаты дефектоскопии я всегда сопоставляю с конструкцией кровли и характером проявления протечки.

---

Почему популярность прибора не означает его универсальность

Любой современный прибор выглядит убедительно.

Экран, электроды, цифровые показания, звуковой сигнал — всё это создаёт ощущение высокой точности.

Но прибор не знает:

• как устроена ваша кровля;
• почему вода появилась именно в этом месте;
• откуда пришла влага;
• является ли обнаруженный дефект причиной протечки;
• существует ли другая причина проникновения воды.

Это должен определить специалист.

Поэтому я считаю неправильным выбирать подрядчика только по количеству современных приборов, которые он может показать заказчику.

Важно не количество оборудования, а понимание того, когда и зачем каждый метод применять.

---

DecScanner

В техническом описании указана сравнительная глубина исследования до 152 мм. При этом для метода существуют ограничения, связанные с электропроводностью некоторых кровельных материалов, в том числе EPDM и бутилкаучука.

То есть DecScanner нельзя ставить в один ряд с Изотестом как «ещё один прибор для поиска дыр».

Задачи разные.

Изотест контролирует сплошность диэлектрического гидроизоляционного покрытия при соответствующих условиях.

DecScanner позволяет получить информацию о влажности внутри конструкции.

Это совершенно разные диагностические задачи.

---

Как я выбираю метод обследования

Я не считаю правильным заранее назначать один прибор для всех кровель.

Мой порядок работы другой.

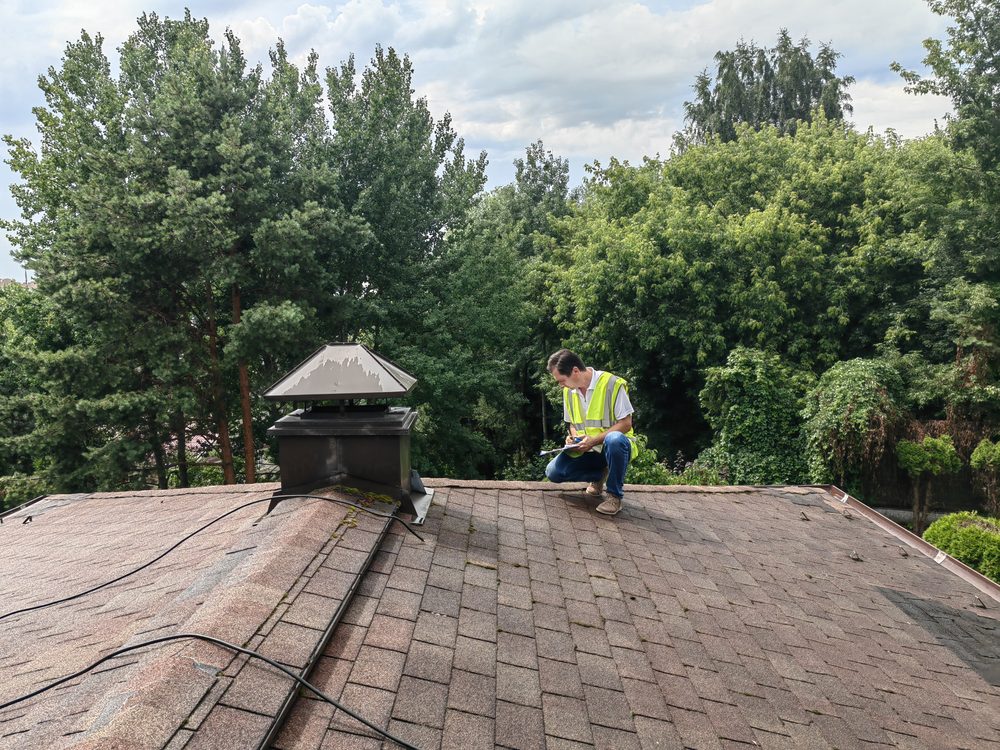

1. Сначала осматриваю кровлю

Изучаю покрытие, примыкания, проходки, водоотвод и другие элементы.

2. Определяю конструкцию кровельного пирога

Понимаю, что находится под гидроизоляцией и какие материалы разделяют слои.

3. Анализирую характер протечки

Когда появляется вода?

После дождя?

После оттепели?

После определённого направления ветра?

Постоянно?

Только в одном помещении?

Эти обстоятельства часто дают не меньше информации, чем показания прибора.

4. Определяю, нужен ли вообще прибор

Если причина очевидна, инструментальная диагностика может быть излишней.

5. Если прибор необходим — выбираю подходящий метод

Именно под конкретную конструкцию, а не под наличие прибора у подрядчика.

6. Сопоставляю результаты

Показания прибора я рассматриваю вместе с визуальными признаками, конструкцией кровли и историей эксплуатации.

Только после этого можно делать выводы.

---

Что может и чего не может инструментальная диагностика

Инструментальная диагностика плоской кровли может существенно помочь:

• локализовать повреждение;
• определить проблемную зону;
• обнаружить скрытую влагу;
• проверить качество гидроизоляционного покрытия;
• сократить количество поисковых вскрытий;
• проверить кровлю после монтажа или ремонта.

При поиске протечек мембранной кровли это особенно полезно на больших площадях, где визуальный осмотр не позволяет быстро определить все подозрительные участки.

Но инструментальная диагностика не гарантирует автоматического определения причины каждой протечки.

Иногда прибор показывает участок повреждения, но необходимо ещё установить, почему этот дефект появился.

В другом случае прибор вообще не подходит к конкретной конструкции.

А иногда источник воды находится не в гидроизоляции.

Поэтому я всегда рассматриваю результаты измерений в контексте всей кровельной системы.

---

Когда прибор лучше не использовать

Иногда заказчик думает:

«Раз есть прибор, давайте им всё проверим».

Я считаю такой подход неправильным.

Если визуально хорошо видно повреждение, которое объясняет проблему, применение сложного оборудования может быть просто ненужным.

Если конструкция кровли не соответствует условиям работы прибора, его применение также не даст достоверного результата.

Если проблема связана с узлом, примыканием, водоотводом или другой частью кровельной системы, необходимо обследовать именно этот узел.

Инструментальная диагностика должна отвечать на конкретный вопрос.

Если вопрос можно решить проще и надёжнее — я предпочитаю более простой способ.

---

Почему нельзя сказать, какой прибор лучше

Я часто сталкиваюсь с вопросом:

«А какой прибор у вас самый лучший?»

Мой ответ простой:

лучшего прибора вообще не существует.

Есть прибор, который подходит для конкретной задачи.

Wet Roof Pro может быть полезнее там, где есть необходимые условия для влажного проводящего пути.

Dry Roof PRO — там, где применим его принцип контроля сухого покрытия.

Изотест 2.0 — там, где конструкция кровли позволяет корректно использовать высоковольтный метод контроля.

DecScanner — когда необходимо получить информацию о влажности внутри кровельного пирога.

Именно поэтому я использую несколько инструментальных подходов.

---

прибор не заменяет опыт специалиста.

Он может показать то, что невозможно увидеть глазами.

Но он не понимает конструкцию здания.

Он не знает историю кровли.

Он не может самостоятельно определить причину протечки.

И он не способен компенсировать неправильный выбор метода.

Поэтому я отношусь к любому диагностическому оборудованию именно как к инструменту.

Хороший инструмент помогает специалисту получить больше информации.

Но правильный результат появляется только тогда, когда специалист понимает:

• что именно он измеряет;
• почему он это измеряет;
• какие условия необходимы для получения результата;
• какие ограничения имеет применяемый метод;
• насколько полученные данные соответствуют реальной конструкции кровли.

---

Что получает заказчик

Моя задача — не просто приехать с прибором и показать заказчику место, где сработал сигнал.

Мне необходимо ответить на более важные вопросы:

Что происходит с кровлей?

Где находится проблемная зона?

Является ли обнаруженный дефект причиной протечки?

Что необходимо проверить дополнительно?

Нужно ли вскрытие?

Какой ремонт действительно необходим?

Если для ответа достаточно визуального обследования — я не буду предлагать прибор.

Если необходим инструментальный контроль — подберу подходящий метод.

Если один метод не даёт полной картины — использую дополнительный способ обследования.

---

Когда имеет смысл проводить инструментальную диагностику

Я рекомендую рассматривать обследование плоской кровли с применением инструментальных методов, когда:

• место протечки невозможно определить визуально;
• протечки повторяются, а причина не установлена;
• кровля имеет большую площадь;
• конструкция кровли сложная;
• необходимо определить скрытые проблемные зоны;
• требуется проверить качество выполненных работ;
• необходимо определить состояние кровли перед ремонтом;
• обычного визуального обследования недостаточно.

Но даже в этих случаях сначала необходимо понять, какую именно информацию мы хотим получить.

Только после этого можно выбирать метод диагностики.

---

Поиск протечек мембранной кровли после ремонта или монтажа

Электроинструментальные методы могут применяться не только тогда, когда кровля уже протекает.

В ряде случаев они полезны для контроля выполненных работ.

Например, необходимо проверить:

• качество сварных соединений мембраны;
• наличие сквозных повреждений;
• участки, где возможно механическое повреждение покрытия;
• состояние отдельных зон после выполнения ремонтных работ.

Такой контроль позволяет выявить проблему до того, как она проявится внутри здания.

Но и здесь метод должен соответствовать конструкции кровли и поставленной задаче.

---

Мой подход к диагностике

Я не продаю заказчику «обследование прибором».

Я предлагаю разобраться с кровлей.

Иногда для этого достаточно визуального осмотра.

Иногда требуется вскрытие.

Иногда действительно необходим Wet Roof Pro, Dry Roof PRO, Изотест 2.0 или DecScanner.

А иногда нужно сочетание нескольких методов.

Я считаю это принципиальным отличием профессиональной диагностики от ситуации, когда подрядчик покупает современный прибор и пытается найти им любую проблему на любой кровле.

Прибор должен подбираться под кровлю, а не кровля под прибор.

---

Если необходим прибор — выберу тот метод, который подходит именно вашей кровельной системе.

Елисеев Вячеслав

Обследование, ремонт и обслуживание мембранных кровель — с 2019 года.

Обследование кровельных систем и ограждающих конструкций — с 1996 года.

+7 (903) 173-32-95

ПРОТЕЧЕК. НЕТ — гидроизоляция вашей крыши.
