Монтаж гибкой черепицы

Гибкая черепица — это штучный кровельный материал на битумной основе, который применяется преимущественно на скатных крышах частных домов, коттеджей, общественных и других зданий.

Несмотря на небольшой размер отдельных гонтов, кровля из гибкой черепицы представляет собой не просто покрытие, уложенное на обрешётку. Это полноценная кровельная система, в которой должны быть правильно выполнены основание, подкровельная вентиляция, водозащитные слои, примыкания, ендовы, карнизные и фронтонные свесы, проходки и водоотвод.

Именно поэтому при устройстве кровли мы рассматриваем не только укладку самой гибкой черепицы, а всю конструкцию крыши в комплексе.

Где применяется гибкая черепица

Гибкая черепица подходит для скатных крыш различной конфигурации. Её особенно удобно применять на кровлях со сложной геометрией, большим количеством скатов, ендов, хребтов и примыканий.

Материал позволяет формировать аккуратное покрытие на крышах, где использование крупноразмерных листовых материалов может быть менее удобным.

При выборе гибкой черепицы необходимо учитывать:

• уклон скатов;
• форму и геометрию крыши;
• конструкцию стропильной системы;
• тип основания;
• наличие утепления;
• требования к вентиляции;
• способ отвода воды;
• конструкцию ендов и примыканий;
• снеговую и ветровую нагрузку;
• требования производителя конкретного кровельного материала.

Согласно СП 17.13330.2017 «Кровли», для кровель из битумной черепицы минимальный уклон составляет 20%, то есть 12°. Конкретные требования к применению материала необходимо также проверять по технической документации производителя.

Кровля из гибкой черепицы — это система

Правильная кровля состоит из нескольких взаимосвязанных элементов.

В зависимости от конструкции здания в её состав могут входить:

• стропильная система;
• утеплитель;
• пароизоляция;
• вентиляционный канал;
• диффузионная или ветроводозащитная мембрана;

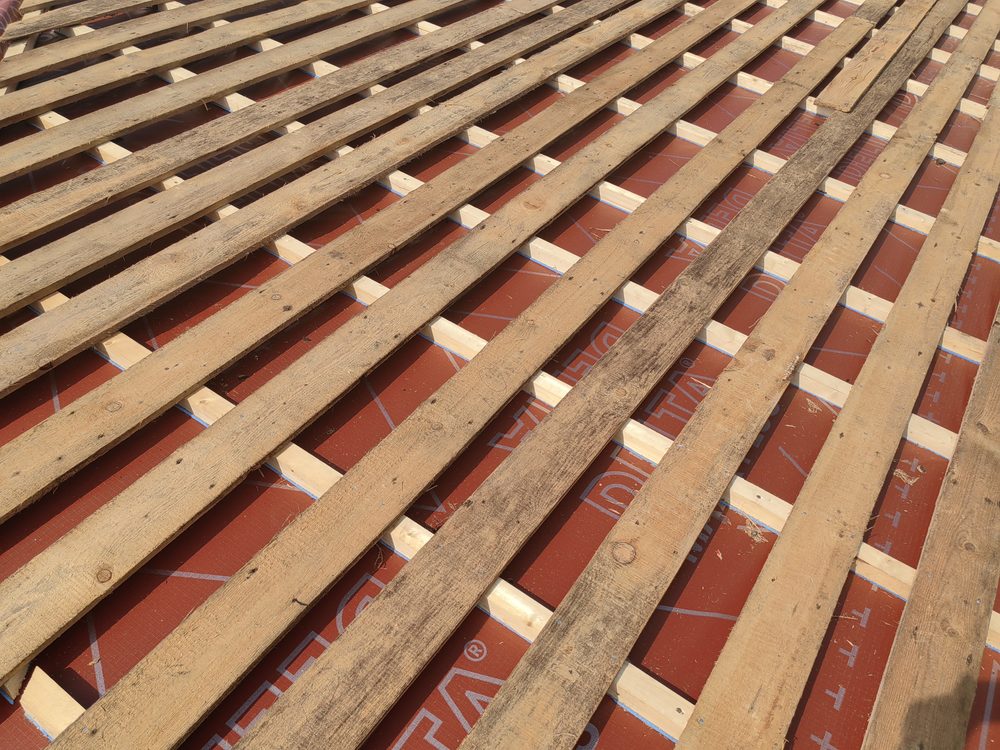

• контробрешётка;
• обрешётка;
• сплошной настил;
• подкладочный ковёр;
• карнизные и фронтонные элементы;
• ендовный ковёр;
• гибкая черепица;
• коньковые и хребтовые элементы;
• элементы примыканий;
• проходки через кровлю;
• водосточная система.

Ошибку на одном из этапов невозможно компенсировать только качеством самой черепицы. Поэтому перед монтажом необходимо определить конструкцию кровельного пирога и последовательность выполнения работ.

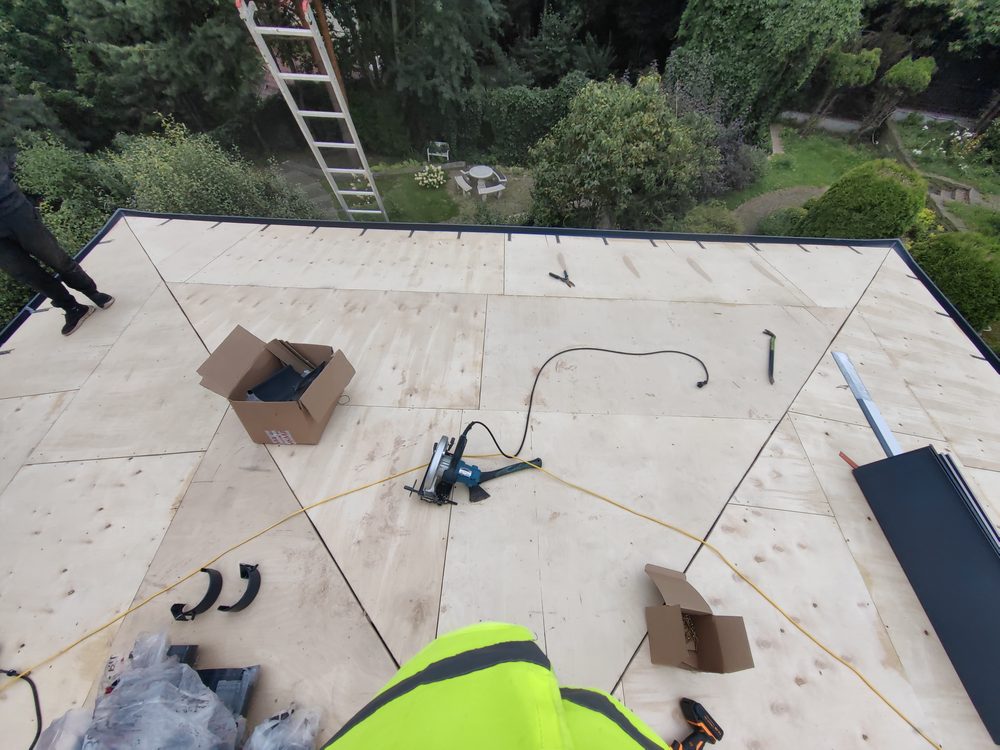

Основание под гибкую черепицу

Для гибкой черепицы особенно важно качество основания.

В соответствии с СП 17.13330.2017 основанием под битумную плоскую черепицу служит сплошной настил из влагостойкой фанеры либо ОСП-3 или ОСП-4, уложенный по деревянной обрешётке. В СП приведена толщина настила 9–12 мм, при этом фактическая толщина и конструкция основания должны определяться с учётом расчёта и действующих нагрузок. В стыках листов предусматривается зазор не более 3 мм.

Перед укладкой покрытия необходимо проверить:

• плоскость основания;
• перепады между листами;
• состояние крепления;
• наличие необходимых технологических зазоров;
• отсутствие повреждений;
• соответствие основания проектной конструкции.

Основание должно образовывать ровную поверхность, поскольку любые выраженные неровности впоследствии могут проявиться на готовом покрытии.

Подкровельная вентиляция

В утеплённой скатной крыше вентиляция необходима для удаления избыточной влаги и обеспечения нормального режима работы кровельной конструкции.

В соответствии с СП 17.13330.2017 кровли из штучных материалов на утеплённых крышах предусматриваются вентилируемыми: между теплоизоляцией и кровлей формируется вентиляционный канал, сообщающийся с наружным воздухом.

Поэтому при устройстве кровли необходимо заранее предусмотреть:

• поступление воздуха в районе карнизного свеса;
• непрерывность вентиляционного канала;
• движение воздуха по скату;
• выход воздуха в районе конька или хребтов;
• правильное устройство контробрешётки;
• вентиляционные элементы в соответствии с конструкцией конкретной кровли.

Вентиляция не должна рассматриваться как дополнительный элемент, который можно установить после монтажа покрытия. Она является частью конструкции кровли и должна быть предусмотрена заранее.

Подкладочный ковёр

По сплошному настилу предусматривается подкладочный водозащитный ковёр.

Он выполняет дополнительную защитную функцию и особенно важен в местах, где кровельная конструкция испытывает повышенную нагрузку от воды или снега.

В зависимости от конструкции кровли и требований производителя материала дополнительное внимание уделяется:

• карнизным свесам;
• фронтонным свесам;
• ендовам;
• местам прохода труб и шахт;
• примыканиям к стенам;
• другим потенциально уязвимым участкам.

Для отдельных конструкций требования к дополнительному подкладочному ковру зависят от уклона кровли и конкретного решения. СП 17.13330.2017 отдельно предусматривает дополнительные мероприятия для участков кровли из битумной черепицы с уклонами от 12° до 22°.

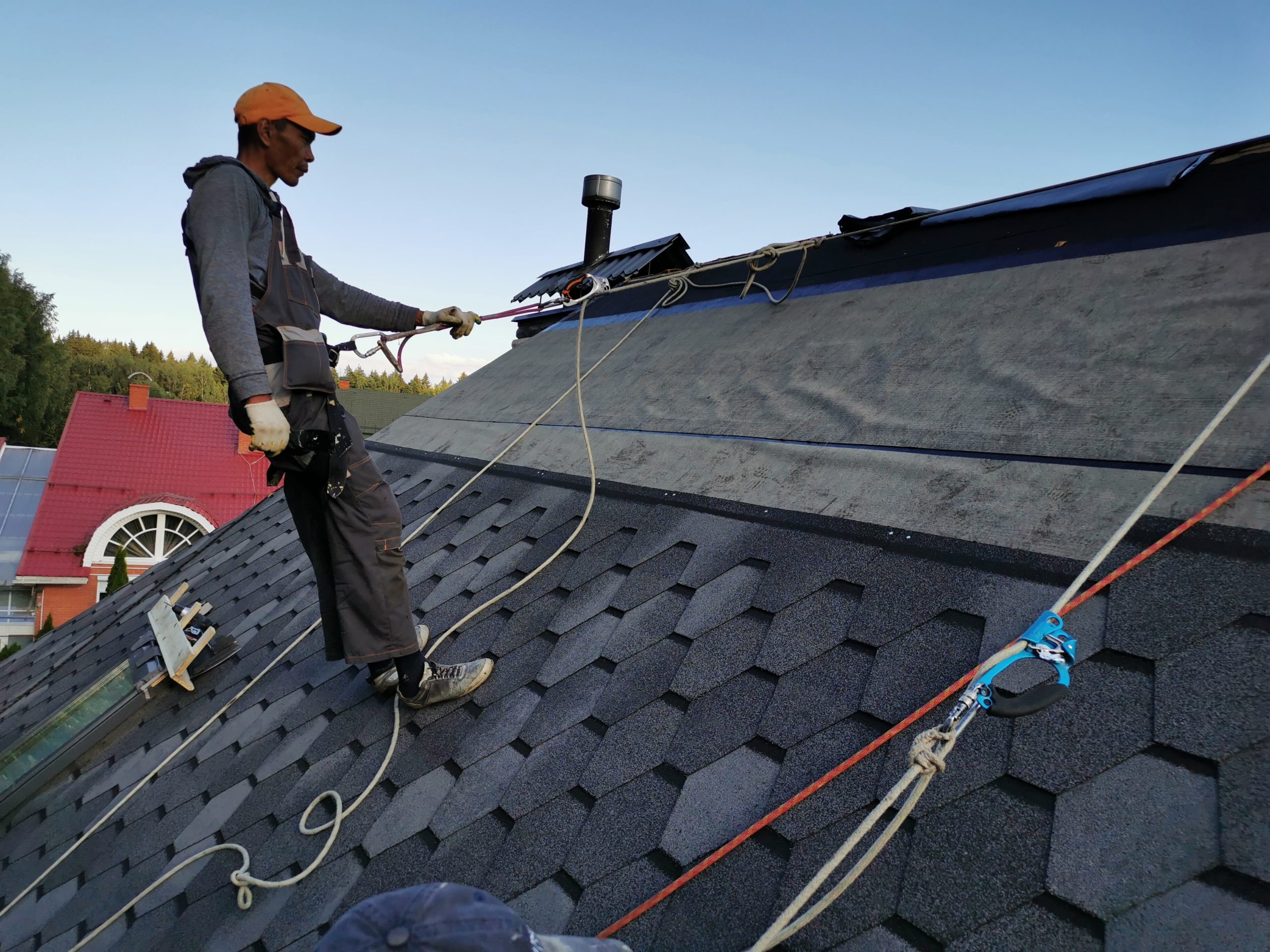

Монтаж гибкой черепицы

После подготовки основания и выполнения подкровельных слоёв начинается монтаж самой гибкой черепицы.

Гонты укладываются последовательно рядами с соблюдением схемы монтажа, предусмотренной для конкретного вида материала.

При этом необходимо контролировать:

• положение первого ряда;
• расположение последующих рядов;
• разбежку швов;
• правильность крепления;
• количество и расположение кровельных гвоздей;
• отсутствие повреждения гонтов;
• правильность формирования примыканий;
• соответствие монтажной схеме производителя.

Особое внимание уделяется начальным рядам, карнизной зоне и участкам, где покрытие примыкает к другим элементам кровли.

Крепление гибкой черепицы выполняется в соответствии с инструкцией производителя. Количество крепежа и схема его расположения зависят от конкретного материала, уклона кровли и условий эксплуатации.

Ендовы — один из самых ответственных узлов

Ендова принимает воду сразу с двух скатов, поэтому к её устройству предъявляются повышенные требования.

В зависимости от выбранной технологии ендова может выполняться открытым или закрытым способом. В обоих случаях необходимо обеспечить надёжную гидроизоляцию основания и организованный отвод воды.

При устройстве ендовы контролируем:

• подготовку основания;
• монтаж подкладочных материалов;
• правильное формирование водоотводящей зоны;
• отсутствие препятствий для стока;
• крепление черепицы;
• герметичность и аккуратность узла.

Карнизные и фронтонные свесы

Карниз — место, где начинается движение воды с кровли, поэтому здесь необходимо правильно совместить кровельное покрытие, подкладочные слои, капельник, вентиляционный зазор и водосточную систему.

Фронтонные свесы также требуют аккуратного оформления. Здесь важно защитить край кровельной конструкции от попадания воды и обеспечить надёжное крепление крайних элементов покрытия.

Конёк и хребты

После устройства скатов выполняется монтаж коньковых и хребтовых элементов.

При этом необходимо обеспечить:

• правильную вентиляцию подкровельного пространства;
• защиту верхней части кровли от осадков;
• надёжное крепление элементов;
• правильное направление нахлёстов;
• соответствие выбранной технологии монтажа.

Конёк нельзя рассматривать только как декоративное завершение кровли. В вентилируемой конструкции он участвует в работе подкровельного воздушного канала.

Примыкания и проходки через кровлю

Трубы, вентиляционные каналы, мансардные окна, стены и другие конструкции, пересекающие или ограничивающие кровельное покрытие, требуют отдельного устройства узлов.

Именно в таких местах особенно важно не просто уложить черепицу, а правильно сформировать гидроизоляцию вокруг проходки.

При монтаже необходимо предусмотреть:

• основание под узел;
• подкладочные и гидроизоляционные материалы;
• металлические или специальные элементы примыкания;
• защиту от затекания воды;
• правильное направление стока.

Водосточная система

Водосток должен проектироваться вместе с кровлей.

До начала монтажа необходимо определить положение:

• желобов;
• воронок;
• водосточных труб;
• карнизных свесов;
• участков сброса воды.

Важно, чтобы вода с кровли организованно попадала в водосточную систему и не разрушала фасад, цоколь и отмостку здания.

Поэтому водосточная система — это не отдельная от кровли работа, а часть общего решения по отводу атмосферных осадков.

Как проходит устройство кровли из гибкой черепицы

Работу начинаем с оценки существующей конструкции или проектных решений.

1. Осмотр и подготовка

Определяем конструкцию крыши, уклоны, состояние стропильной системы и основания, наличие утепления и подкровельной вентиляции.

2. Подготовка основания

Выполняем или принимаем готовую стропильную систему, обрешётку и сплошной настил. Проверяем плоскость и качество крепления основания.

3. Устройство подкровельных слоёв

Формируем утеплённую или неутеплённую конструкцию в соответствии с проектом, предусматриваем необходимые гидро-, паро- и ветрозащитные слои.

4. Устройство вентиляции

Формируем непрерывный вентиляционный канал и обеспечиваем движение воздуха от карниза к верхней части кровли.

5. Укладка подкладочного ковра

Подготавливаем основание под гибкую черепицу и выполняем гидроизоляцию участков, требующих дополнительной защиты.

6. Монтаж кровельного покрытия

Укладываем гибкую черепицу с соблюдением монтажной схемы производителя и требований к креплению.

7. Устройство кровельных узлов

Отдельно выполняем ендовы, карнизы, фронтоны, конёк, хребты, примыкания и проходки.

8. Монтаж водостока

Устанавливаем желоба и трубы с учётом геометрии кровли и направления движения воды.

9. Контроль готовой кровли

Проверяем покрытие, крепления, узлы, примыкания, вентиляционные выходы и водоотвод.

Если гибкая черепица монтируется при реконструкции

При замене старого кровельного покрытия нельзя автоматически считать существующее основание пригодным для новой кровли.

До начала работ необходимо проверить:

• состояние стропильной системы;
• наличие повреждений древесины;
• состояние утеплителя;
• влажность конструкции;
• существующую вентиляцию;
• состояние обрешётки;
• геометрию скатов;
• состояние основания под новое покрытие.

Если обнаруживаются проблемы, сначала необходимо определить их причину и только после этого принимать решение о составе новой кровельной системы.

Если требуется установить причину протечек существующей крыши, можно воспользоваться разделом «Диагностика».

Что важно предусмотреть до начала монтажа

Качественная кровля начинается не с первого уложенного гонта.

До начала работ необходимо определить:

• конструкцию крыши;
• уклоны скатов;
• состав кровельного пирога;
• тип основания;
• способ вентиляции;
• расположение ендов и примыканий;
• проходки через кровлю;
• водосточную систему;
• требования к снегозадержанию;
• безопасный доступ для последующего обслуживания.

Чем сложнее геометрия крыши, тем важнее заранее проработать все узлы.

Почему мы рассматриваем кровлю как систему

Гибкая черепица сама по себе не является гарантией герметичности крыши.

Надёжность готовой кровли зависит от того, насколько правильно согласованы между собой основание, подкровельные слои, вентиляция, подкладочные материалы, кровельное покрытие, примыкания и водосток.

Поэтому при устройстве кровли мы уделяем внимание не только внешнему виду покрытия, но и конструкции в целом.

После монтажа кровлю необходимо обслуживать

Даже правильно смонтированная кровля нуждается в периодическом осмотре и обслуживании.

Необходимо контролировать состояние покрытия, ендов, примыканий, проходок, водосточной системы и других элементов кровли.

Подробнее — в разделе «Обслуживание кровель из гибкой черепицы».

Устройство кровли из гибкой черепицы

Если вам необходимо устройство новой кровли из гибкой черепицы, мы можем выполнить работы с учётом конструкции здания, уклона скатов, кровельного пирога и особенностей конкретного объекта.
