Битумная рулонная кровля — это водоизоляционная система на основе рулонных битумосодержащих и битумно-полимерных материалов. Такие материалы применяются преимущественно для устройства плоских и малоуклонных кровель на жилых, общественных и промышленных зданиях.
Рулонная кровля может состоять из нескольких слоёв. В зависимости от конструкции применяются пароизоляция, теплоизоляция, выравнивающий или уклонообразующий слой и многослойный водоизоляционный ковёр.
Надёжность такой кровли зависит не только от характеристик самого рулонного материала. Необходимо правильно подготовить основание, сформировать проектный уклон, выполнить послойную укладку, правильно оформить нахлёсты и примыкания, а также обеспечить отвод воды с поверхности кровли.
Битумная рулонная кровля — это система
Современные рулонные битумные материалы могут использоваться в составе различных кровельных систем.
В зависимости от назначения и конструкции применяются:
битумосодержащие рулонные материалы;
битумно-полимерные рулонные материалы;
материалы для пароизоляции;
материалы нижних и верхних слоёв водоизоляционного ковра;
рулонные материалы с защитной посыпкой;
дополнительные материалы для усиления кровельных узлов.
Сам рулон является только одним из элементов кровельной системы.
Под ним могут находиться:
несущая конструкция;
пароизоляция;
теплоизоляция;
уклонообразующий слой;
выравнивающая стяжка;
грунтовочный слой;
основной водоизоляционный ковёр.
При проектировании и монтаже необходимо учитывать взаимосвязь всех этих элементов.
Где применяется рулонная битумная кровля
Рулонные битумные материалы широко применяются при устройстве неэксплуатируемых плоских и малоуклонных кровель, а также при реконструкции существующих кровельных систем.
Такая технология позволяет создавать сплошной водоизоляционный ковёр без большого количества отдельных элементов покрытия.
При этом конкретная конструкция кровли определяется проектом, назначением здания, уклоном, основанием, климатическими условиями и выбранной системой материалов.
СП 17.13330.2017 «Кровли» распространяется, в том числе, на проектирование новых, реконструкцию и капитальный ремонт кровель из битумосодержащих и полимерных рулонных материалов.
Основные свойства битумно-полимерных рулонных материалов
Одно из основных преимуществ рулонных битумных материалов — возможность устройства непрерывного водоизоляционного ковра с герметичными нахлёстами полотнищ.
Современные битумно-полимерные материалы сочетают битумное вяжущее с полимерными модификаторами и армирующей основой. Конкретные свойства зависят от состава материала и его назначения.
При выборе материала учитываются:
гибкость при низких температурах;
теплостойкость;
прочность;
устойчивость к воздействию воды;
тип армирующей основы;
назначение материала в кровельной системе;
совместимость с другими слоями кровли.
Для верхнего слоя могут применяться материалы с крупнозернистой посыпкой или другими защитными покрытиями, предусмотренными производителем.
Поэтому при устройстве кровли важно подбирать не отдельный рулонный материал, а согласованный комплект материалов для всей системы.
Уклон кровли
Для рулонных битумных кровель необходимо обеспечить проектный уклон, позволяющий организовать отвод воды с поверхности.
При этом допустимый уклон зависит от типа кровельного материала и конструкции водоизоляционного ковра. Например, в СП 17.13330.2017 «Кровли», таблица 4.1, для определённых битумосодержащих рулонных материалов приведены диапазоны от 1 до 6° и от 1 до 14° в зависимости от конструкции верхнего слоя.
Поэтому значение «1–14 градусов» нельзя считать универсальным требованием для любой рулонной битумной кровли.
При устройстве новой кровли проектный уклон должен быть предусмотрен конструкцией основания. При реконструкции существующей кровли сначала проверяется фактическая геометрия и наличие участков, где может скапливаться вода.
Основание — первый этап монтажа
Перед укладкой рулонного материала необходимо подготовить основание.
Основание должно быть:
прочным;
ровным;
сухим;
очищенным от загрязнений;
подготовленным в соответствии с выбранной технологией.
Особое внимание уделяется местам примыканий, температурным швам, водоприёмным воронкам и другим участкам, где основание имеет сложную геометрию.
Неровности основания могут привести к образованию напряжений, нарушению приклейки и локальному повреждению водоизоляционного ковра.

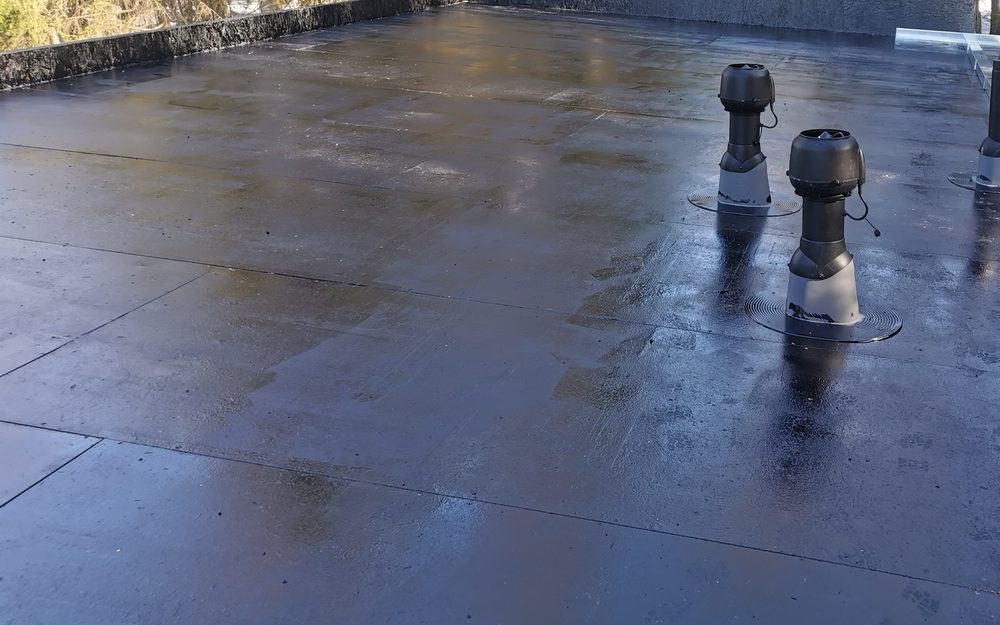

Подготовка основания и грунтование
Перед устройством водоизоляционного ковра основание очищается и при необходимости грунтуется соответствующим составом.
Грунтовочный слой обеспечивает подготовку поверхности для последующего устройства водоизоляционного ковра и улучшает условия сцепления материала с основанием.
Но грунтование не может компенсировать дефекты самого основания.
Если на поверхности имеются трещины, выбоины, перепады высоты или другие дефекты, их необходимо устранить до начала укладки рулонных материалов.

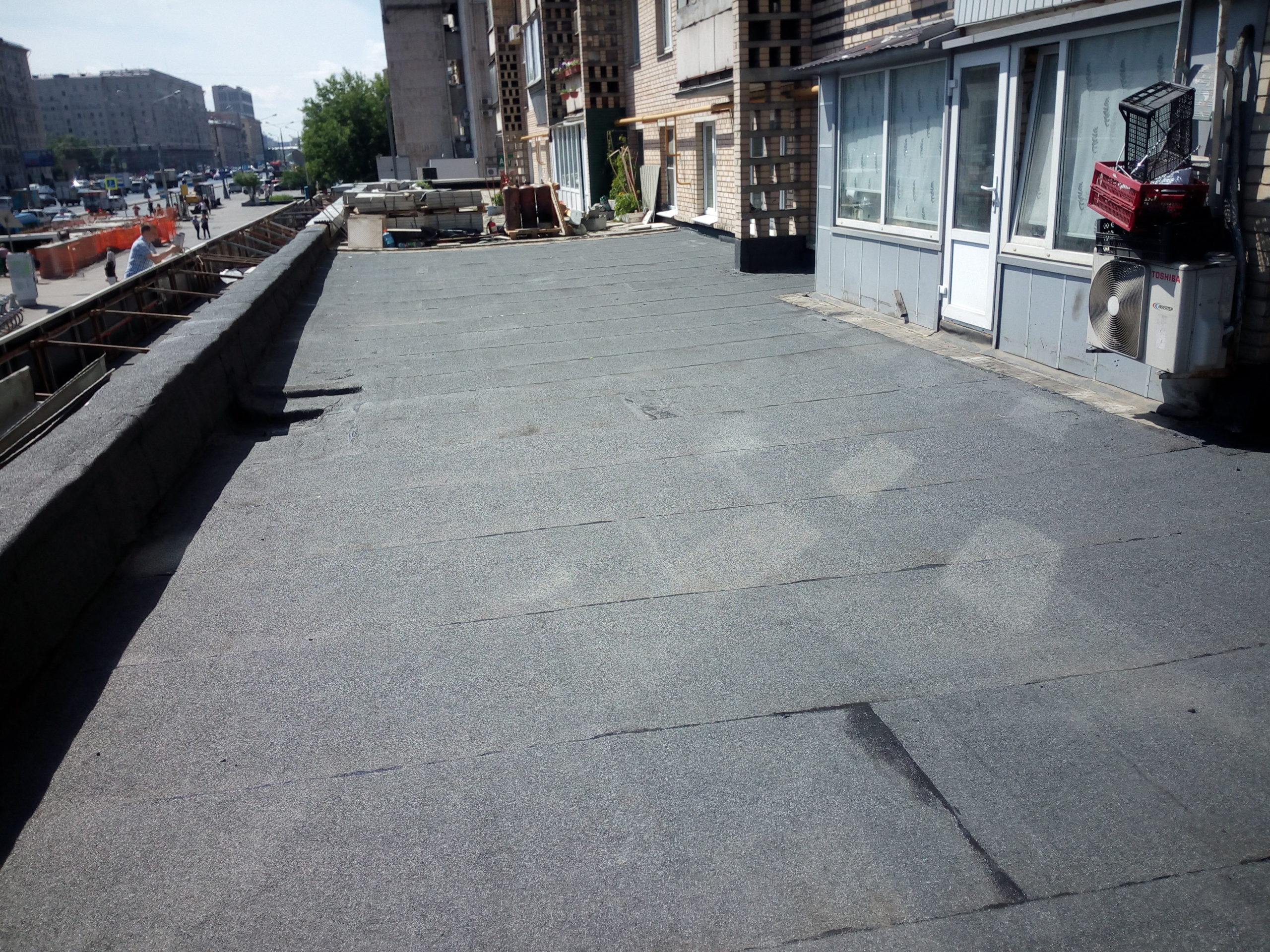

Монтаж рулонной кровли
Технология монтажа зависит от выбранного материала и проектного решения.
Для битумосодержащих рулонных материалов могут применяться различные способы устройства:
наплавление;
приклейка;
механическое крепление отдельных элементов системы;
комбинированные решения.
При наплавлении нижний слой рулонного материала разогревается с контролем процесса расплавления вяжущего и одновременно раскатывается по подготовленному основанию.
Важно не просто прогреть материал, а обеспечить равномерное и контролируемое формирование соединения.
Согласно СП 71.13330.2017 «Изоляционные и отделочные покрытия», пункт 5.4.4, при наплавлении рулонных материалов необходимо контролировать вытекание вяжущего из-под боковой кромки материала — оно должно составлять 5–15 мм.

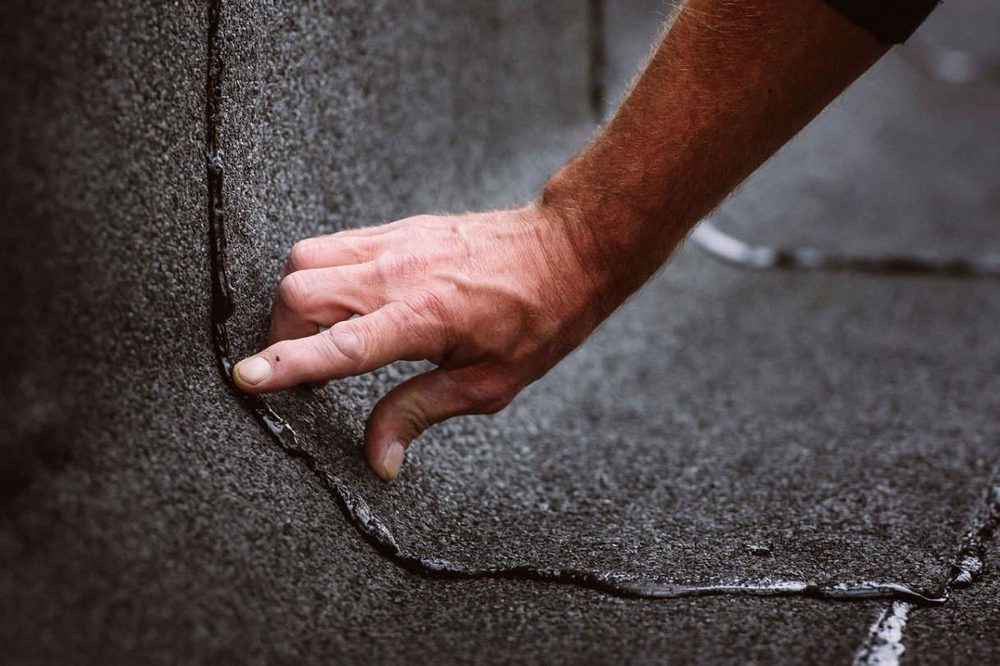

Укладка полотнищ и нахлёсты
Перед укладкой рулонные материалы необходимо разметить по месту.
Раскладка должна обеспечивать предусмотренные технологией значения нахлёстов и правильное расположение полотнищ относительно уклона кровли.
В соответствии с СП 71.13330.2017, пункт 5.4.6, для битумосодержащих рулонных материалов продольный нахлёст для двухслойной кровли должен составлять не менее 100 мм, для однослойной — не менее 120 мм, а торцевой нахлёст — 150 мм. При этом требования конкретной системы и СП 17.13330.2017 «Кровли» должны учитываться совместно.
Нахлёст — это не просто перекрытие одного полотна другим. Необходимо обеспечить качественное соединение слоёв и отсутствие участков, через которые вода может проникнуть под водоизоляционный ковёр.
Устройство многослойного водоизоляционного ковра
В зависимости от выбранной конструкции кровельный ковёр может состоять из нескольких слоёв.
Количество слоёв зависит от:
типа рулонного материала;
уклона кровли;
назначения кровли;
климатических условий;
требований проекта;
характеристик материала.
СП 17.13330.2017 «Кровли» предусматривает различные конструкции водоизоляционных ковров для битумных и битумно-полимерных наплавляемых материалов в зависимости от уклона и других условий.
Поэтому количество слоёв нельзя определять только по принципу «чем больше, тем лучше». Состав кровельного ковра должен соответствовать выбранной системе.

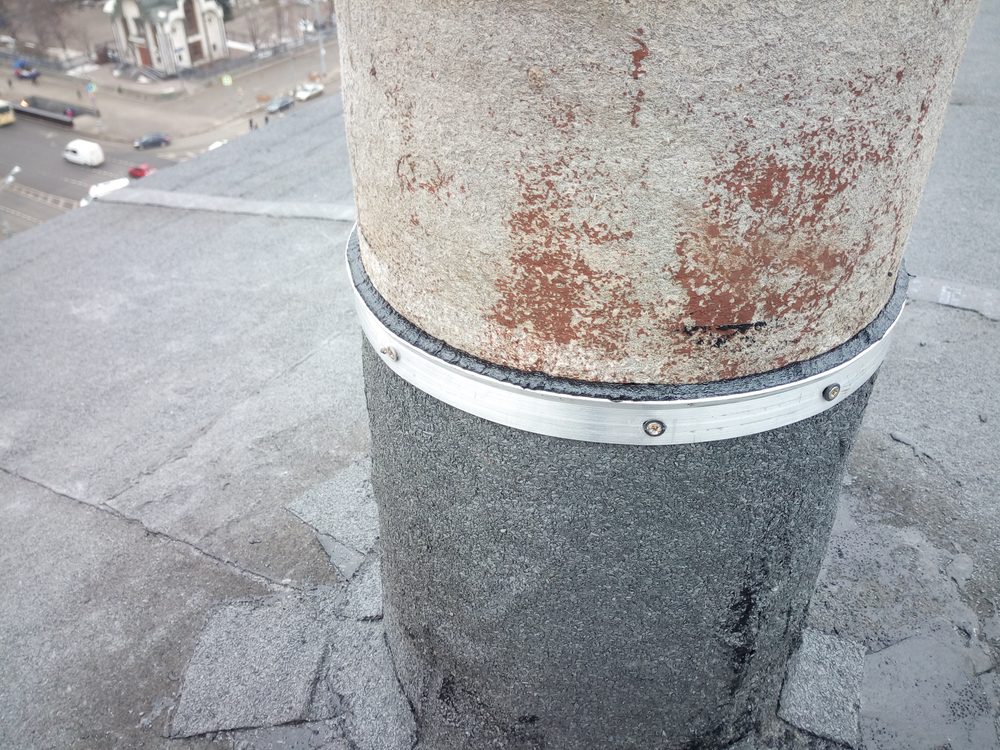

Примыкания — один из самых ответственных участков
Большое количество проблем с рулонными кровлями возникает не на открытой плоскости, а в местах примыканий и проходок.
К ним относятся:
парапеты;
стены;
трубы;
вентиляционные выходы;
оборудование;
водосточные воронки;
деформационные швы;
другие выступающие конструкции.
На примыканиях необходимо правильно выполнить переход от горизонтальной поверхности к вертикальной и обеспечить надёжное соединение всех слоёв кровельной системы.
Для кровель из битумосодержащих рулонных и мастичных материалов СП 17.13330.2017 «Кровли», пункт 5.1.17, предусматривает устройство наклонных клиновидных бортиков в местах примыкания к вертикальным поверхностям.
СП 71.13330.2017 «Изоляционные и отделочные покрытия», пункт 5.4.13, также предусматривает устройство усиливающего слоя из материала без посыпки на переходном бортике перед выполнением покрытия в местах примыкания к парапетам, стенам и другим выступающим поверхностям.

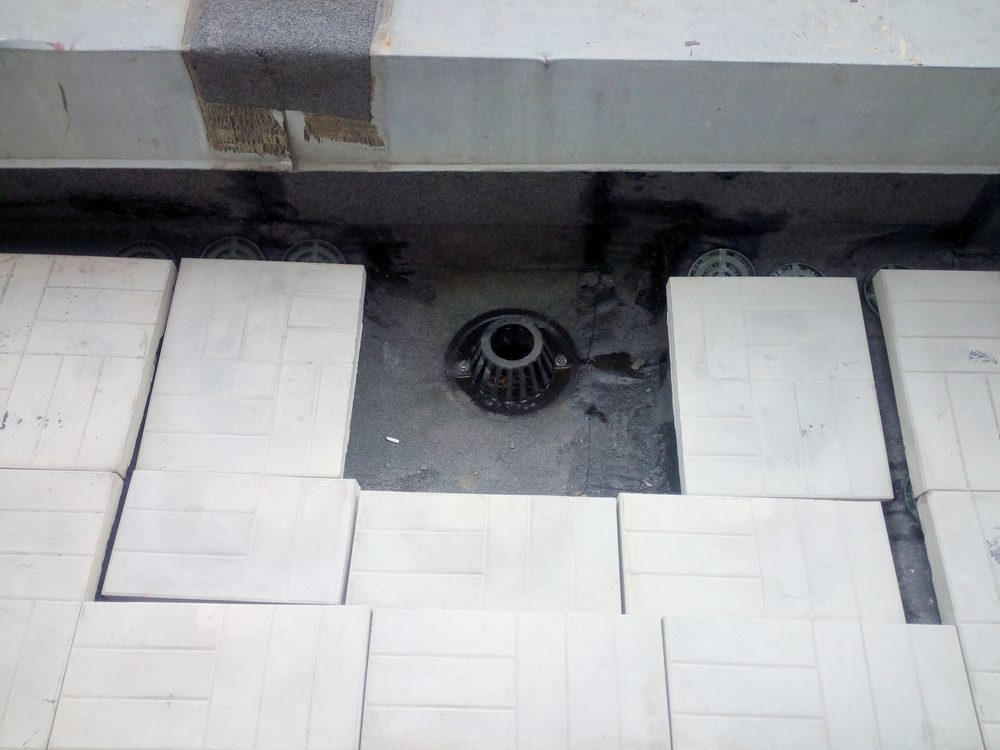

Водосточные воронки и отвод воды
Рулонная кровля должна обеспечивать организованный отвод атмосферных осадков.
Особое внимание уделяется водосточным воронкам и местам их соединения с водоизоляционным ковром.
При устройстве кровли необходимо обеспечить:
проектный уклон к водоприёмным устройствам;
правильное расположение воронок;
надёжное соединение воронки с водоизоляционным ковром;
отсутствие разрывов и дефектов в зоне водоотвода;
возможность последующего обслуживания.
На кровле не должно оставаться участков, где вода может постоянно скапливаться из-за ошибок геометрии или устройства водоотвода.
Усиление кровельных узлов
Некоторые участки кровли подвергаются повышенным нагрузкам и требуют дополнительного усиления.
К ним могут относиться:
ендовы;
коньки;
воронки;
примыкания;
деформационные швы;
участки вокруг инженерных конструкций.
Например, СП 71.13330.2017 «Изоляционные и отделочные покрытия», пункт 5.4.15, предусматривает усиление конька и ендовы дополнительным слоем битумосодержащего рулонного материала в определённых конструкциях и при соответствующем уклоне.
Конкретное решение определяется конструкцией кровли и проектом.
Как проходит монтаж битумной рулонной кровли

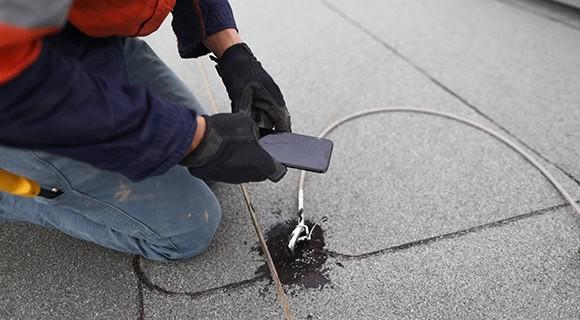

1. Обследование объекта
Определяем состояние существующего основания или конструкцию новой кровли.
2. Определение конструкции кровельной системы
Выбирается состав кровельного пирога, тип материалов, количество слоёв и способ их монтажа.
3. Подготовка основания
Основание очищается, выравнивается и при необходимости грунтуется.
4. Устройство подкровельных слоёв
В зависимости от конструкции выполняются пароизоляция, теплоизоляция, уклонообразующий и выравнивающий слои.
5. Монтаж водоизоляционного ковра
Рулонные материалы укладываются в предусмотренной проектом последовательности с соблюдением требований к нахлёстам.
6. Устройство кровельных узлов
Выполняются примыкания, водосточные воронки, проходки, деформационные швы и другие ответственные участки.
7. Контроль качества
Проверяется целостность покрытия, качество соединения полотнищ, примыкания и отсутствие видимых дефектов.
Контроль качества готовой кровли
После устройства каждого слоя необходимо контролировать качество выполненных работ.
Особое внимание уделяется:
нахлёстам;
местам соединения полотнищ;
примыканиям;
водосточным воронкам;
участкам вокруг проходок;
поверхности кровельного ковра.
СП 71.13330.2017 «Изоляционные и отделочные покрытия» предусматривает визуальный контроль готового покрытия по всей поверхности. В частности, не допускаются вмятины, прогибы, вздутия, трещины, раковины, отслоения и другие дефекты.
Для отдельных показателей может применяться инструментальный контроль, в том числе проверка прочности сцепления слоёв.
Если существующую кровлю необходимо заменить
При реконструкции не всегда требуется полностью демонтировать существующую кровлю до основания.
Сначала необходимо определить состояние:
существующего водоизоляционного ковра;
утеплителя;
пароизоляции;
стяжки;
основания;
водосточной системы;
примыканий;
инженерных конструкций.
По результатам обследования определяется возможность сохранения отдельных слоёв или необходимость полной замены кровельной системы.
Если причиной повреждений является не только износ верхнего покрытия, а дефекты основания, утеплителя или водоотвода, простая укладка нового рулонного материала проблему не решит.
Для существующей кровли, имеющей протечки или другие дефекты, сначала целесообразно определить их причину. Подробнее — в разделе «Диагностика».
Что важно предусмотреть до начала монтажа
До начала работ необходимо определить:
конструкцию кровельного пирога;
проектный уклон;
тип основания;
расположение водосточных воронок;
количество слоёв водоизоляционного ковра;
способ монтажа;
расположение примыканий;
проходки инженерных коммуникаций;
деформационные швы;
места дополнительного усиления;
возможность последующего обслуживания кровли.
Чем больше таких решений принято до начала монтажа, тем меньше вероятность переделок после устройства покрытия.
Почему мы не ограничиваемся укладкой рулонного материала
Надёжная рулонная кровля — это не просто несколько полотнищ, наплавленных на основание.
Работоспособность системы определяется совокупностью факторов:
Ошибка на любом из этих этапов может привести к нарушению работы всей системы.
Поэтому при монтаже мы рассматриваем кровлю как единое техническое решение, а не как отдельную операцию по наплавлению материала.
После монтажа кровлю необходимо обслуживать
Даже правильно выполненная рулонная кровля в процессе эксплуатации подвергается воздействию осадков, перепадов температур, солнечного излучения, ветровых нагрузок и эксплуатационных воздействий.
Во время обслуживания необходимо контролировать состояние водоизоляционного ковра, примыканий, водосточных воронок, проходок и других кровельных узлов.
Своевременное обнаружение локальных повреждений позволяет устранить их до того, как вода попадёт в нижние слои кровельной системы.
Подробнее — на странице «Обслуживание наплавляемых кровель».
Заказать монтаж битумной рулонной кровли
Выполняем устройство и реконструкцию кровель из рулонных битумных и битумно-полимерных материалов.
Работаем с кровельной системой в целом: подготавливаем основание, устраиваем необходимые слои, выполняем водоизоляционный ковёр, примыкания, водосточные узлы и другие элементы кровли.
Если вам необходимо устройство новой рулонной кровли или реконструкция существующей — свяжитесь с нами для определения конструкции и состава работ.
